4 katmanlı Polyimide Flex PCB Board, ENIG Finish ile

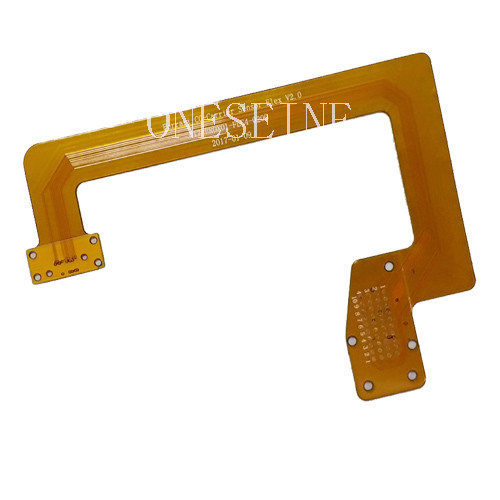

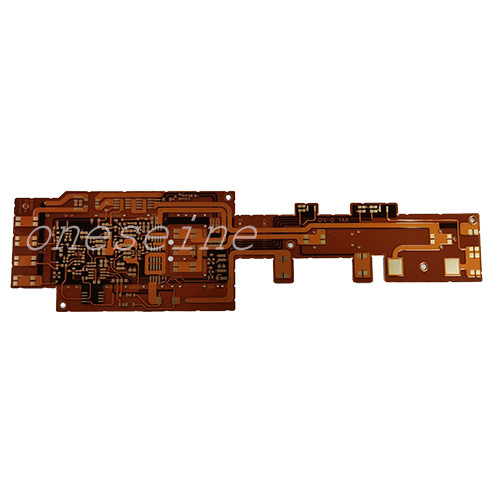

4 Katmanlı Esnek Çok Katmanlı FPC Yumuşak Pcb Polimid Esnek Baskılı Devre Kartı

• Uygulama: Makine ve ekipmanlar
• Tip: Dört katmanlı FPC yumuşak kart
• Minimum delik çapı: 0.2mm
• Minimum hat genişliği/hat aralığı: 0.1mm/0.1mm
• Bitmiş ürün kalınlığı: 0.3+/-0.05mm
• Takviye: Her iki tarafta 0.4mm FR4 takviye
• Proses gereksinimleri: Diferansiyel empedans 90 ohm+/- %10 ohm
• Yüzey işlemi: Altın kaplama (120 mm kalınlığında nikel; 1 mm kalınlığında altın)
• Hızlandırılmış numune: 24-48 saat/numune 1-3 gün

Esnek Baskılı Devre (FPC), alt tabaka olarak polimid veya polyester filmden yapılmış, son derece güvenilir ve mükemmel bir esnek baskılı devre kartıdır. Yüksek kablolama yoğunluğuna, hafifliğe, ince kalınlığa ve mükemmel bükülme performansına sahiptir.

Esnek Devre Kartı olarak da bilinen FPC, hafiflik, ince kalınlık ve serbest bükülme/katlanma özelliği ile tercih edilir. Teknoloji, ilk olarak 1970'lerde uzay roketi uygulamaları için Amerika Birleşik Devletleri tarafından geliştirilmiştir.

Tek taraflı esnek devreler, esnek bir dielektrik film üzerinde metal veya iletken polimerden yapılmış tek bir iletken katmana sahiptir. Bileşen sonlandırma özellikleri yalnızca bir taraftan erişilebilir olup, bileşen kurşunlarının birbirine bağlanmasını sağlamak için genellikle lehimleme yoluyla taban filminde delikler oluşturulur.

Çift taraflı esnek devreler, genellikle kaplamalı delikler aracılığıyla birbirine bağlanan iki iletken katmana sahiptir. Bu yapılandırma, bileşenlerin her iki tarafa yerleştirilmesine ve çapraz bağlantıları kolaylaştırır. Yaygın bir uygulama, bir mousepad'i bir dizüstü bilgisayar anakartına bağlayan devredir.

Çok katmanlı esnek devreler, genellikle kaplamalı delikler aracılığıyla birbirine bağlanan üç veya daha fazla iletken katman içerir. Maksimum esneklik gerektiren alanlarda, bu bölümleri optimum bükülme performansı için yapıştırılmamış bırakarak, genellikle süreksiz laminasyon kullanılır.

Sert-esnek devreler, tek bir yapıya lamine edilmiş sert ve esnek alt tabakaları birleştirir. Sertleştirilmiş esnek devrelerin aksine, sert-esnek tasarımlar her iki teknolojiyi de alt tabaka seviyesinde entegre eder. Bu çok katmanlı yapılar, dizüstü bilgisayar ekran kabloları gibi uygulamalarda yaygın olarak kullanılır ve on binlerce bükülmeye dayanabilir.
